Heizungsregelung
Die Heizungesegelung basiert auf einem Microcontroller (PIC 16C74A). Die Ausgabe erfolgt auf einem Display mit 2*16 Zeichen. Gesteuert kann die Funktionalität mit 3 Tasten werden (Next, Edit, Enter). Die Regelung bietet folgende Leistungen:
- Uhrzeit anzeigen und einstellen (Abgeleitet von der Netzfrequenz)
- Temperatur messen und anzeigen
- Tageszeit mit Tagestemperatur angeben
- Nachtzeit mit Nachttemperatur angeben
- Regeln der Temperatur auf den eingestellten Wert je nach Tag oder Nacht.
- Einstellung der Hintergrundbeleuchtung (aus, dunkel, hell oder auto)
- Steuern des 220V-Ventils mittels Relay
Im folgenden zeige ich einige Fotos des Regelsystems: HeizungsregelungPhotos
HeizungsregelungPhotos
|

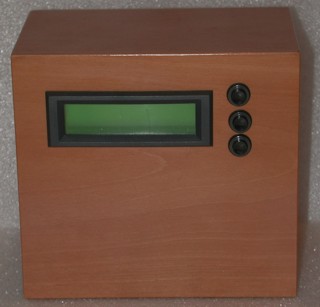

Das Gehäuse mit samt dem Einbau.
|

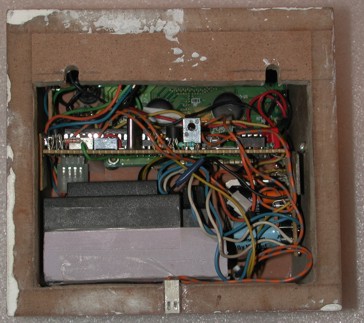

Das Gehäuse mit dem Eingau von hinten.
|
|
|

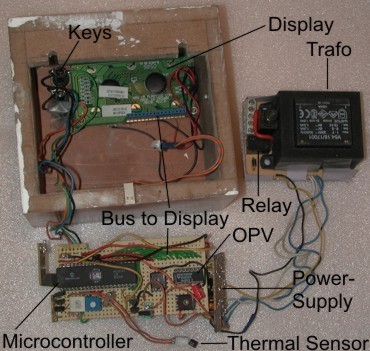

Die Regelung zerlegt:
- 3 Tasten
- Regelprint mit:
Mikrocontroller (PIC 16C74A),
OPV (4093) und
Bus zum Diesplay
- Temteratursensor
- Spannungsversorgung (+/- 5V)
- Trafo
- Relay
- Display
|

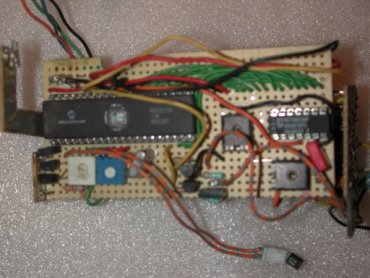

Regelprint im Detail.
|
|
|

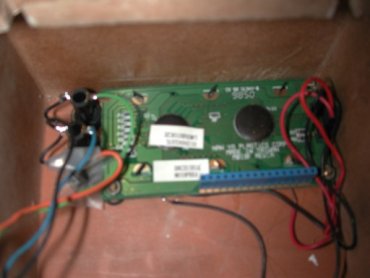

Display im Detail.
|
|
|
